Aplicación: Exterior con variación del tamaño de las canaletas externas
Estructura de soporte: Metal o madera.
Fijación: Tornillos.
Espesor del núcleo: 25mm, 35mm, 45mm, 60 mm.
Medidas para techo: 1060 mm de ancho y longitud variable

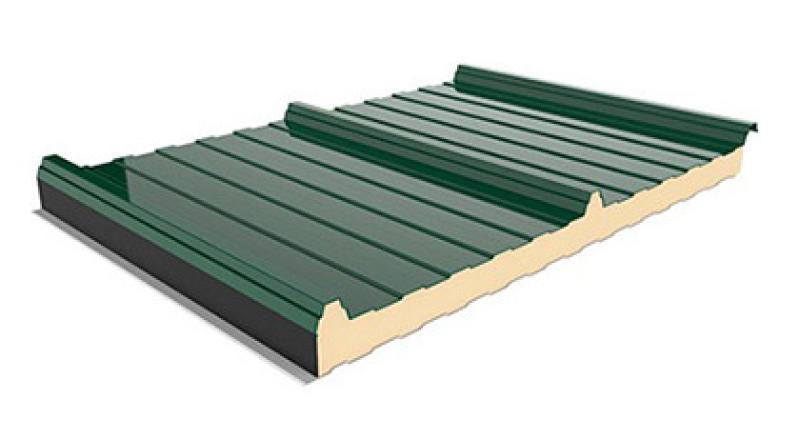

Descripción:
El panel está diseñado para ser usado en un mismo plano inclinado. Las caras de cobertura exterior e interior son de Acero Lacado y configuran al panel resistencia mecánica al mismo tiempo que proporcionan impermeabilización al conjunto. El núcleo está formado por material aislante, uno de los mejores aislantes térmicos y acústicos y gran adhesivo, que le otorga una inmejorable unión a los revestimientos, por lo que el panel se comporta como un bloque único. La unión entre paneles se realiza gracias a la junta de dilatación en el núcleo y solapada por superposición en la cara exterior. Este tipo de diseño permite que en las instalaciones coloquen el panel de forma rápida, sencilla económica y segura.
Características Físicas Espesores:
25, 35, 45, 60 mm Densidad: 35-40 kg/m3
Ventajas:
Óptimas características mecánicas. Estabilidad de las propiedades físico-químicas en el tiempo. Mejor comportamiento frente al fuego. Características acústicas fono-aislantes y fono-absorbentes. El relleno aislante puede variar en el tipo de material aplicado según las condiciones requeridas para su uso, que son:
Elementos de Fijación:
Los paneles se fijan con tornillos o remaches; se pueden utilizar elementos simples galvanizados. La distancia mínima entre las perforaciones y los cantos es de 35 x 50 mm. La fijación entre cada panel se realiza mediante un listón de madera o metálico, con los mismos fijadores.
Acabado de la superficie metálica:
Acabado: Pintura Cara principal: Primer Epóxico 5u, pintura de acabado: poliéster 20u, con Foil de protección plástico. Pintura Cara posterior. Pintura Alquídica: 8u. Las más habituales en calidad de recubrimiento silicona-poliéster, PVDF, HDX-55, poliuretano-poliamida los colores blanco pirineo, crema bidasoa, verde navarra, azul lago, arena 2000, rojo teja, gris perla, etc.
Comportamiento al fuego del panel:
El poliuretano como material aislante puede encenderse a temperaturas entre 360° C y 380° C. Si bien la baja densidad del material contribuye a facilitar la ignición debido a una mayor cantidad de aire (98%), frente a la cantidad de Poliestireno (2%), la masa del material es baja y en la misma relación, la cantidad de calor desprendida al fuego (145 a 240 kcal/dm3 frente a 2.400 kcal/dm3 que aporta la madera). Graduación Tipo F: Comportamiento frente al fuego: Cumple las exigencias de la clase F1 según la norma DIN 53 438,
